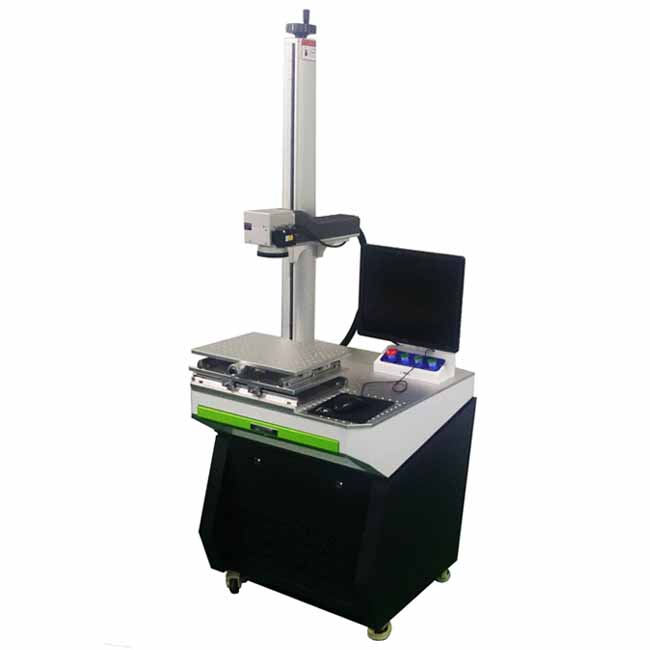

通發激光研發的自動對焦激光打標機 TFL-F20CY-ZD，緊湊的機柜設計，占用空間小,配備1000MM加長Z軸，可滿足650MM高度產品加工,自動對焦，節省時間,配備手動XY軸，方便對位調節,提高生產效率。
分享至：

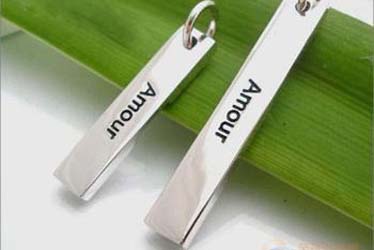

飾品焦激光打標效果

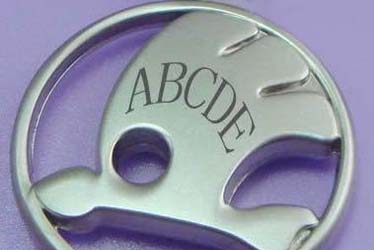

鐘表配件激光打標效果
電子產品激光打標效果

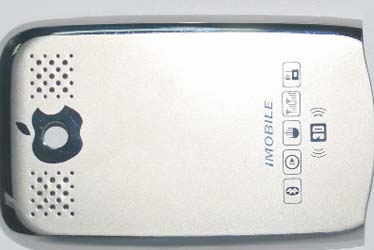

手機殼激光打標效果

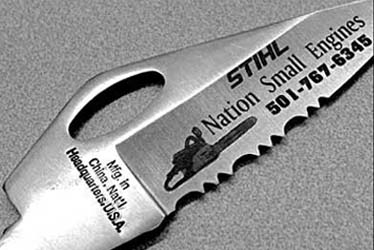

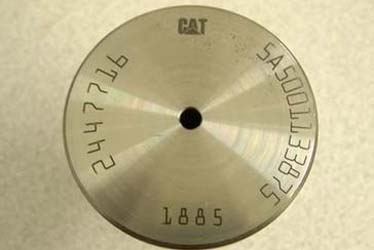

五金產品激光打標效果

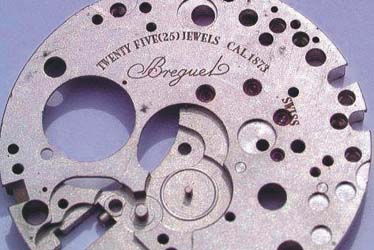

手表底盤激光打標效果
配件描述：場鏡按照波長分：1064nm場鏡（也叫YAG場鏡）、10.6微米場鏡（也叫CO2場鏡）、532nm場鏡（也叫綠光場鏡）、355nm場鏡（也叫紫外場鏡）。本機型采用的是進口1064nm激光打標機場鏡，加工范圍分別（單位mm）：70*70；100*100；150*150
配件描述：鋁名片是用于調試激光打標機時測試激光的焦距和測試激光能量的工具。鋁名片的外形和普通名片相仿，厚度為0.1mm，表面經過陽極氧化，由于厚度較薄，在調試焦距時，只需將鋁名片放置在產品的加工面上，上下調節激光頭，直至在鋁名片上顯示的激光能量較強時，也表面工件也處于較佳的打標焦距的高度。
配件描述：激光打標旋轉頭是用于圓形產品的外圓表面激光打標，本設備軟件具備振鏡與旋轉頭3軸聯動打標功能，經過多種旋轉打標參數設置后，即可360°打標，如果測量產品直徑準確，可以實現無縫打標，無接頭。
高品質要求的大批量產品的激光標刻加工。主要應用于電子元器件、汽車儀表按鍵、手機按鍵、手機外殼、音響透光鍵、一維/二維激光條碼、硅晶片和各類照明燈具的激光打標。
本激光打標機配置的控制軟件操作簡單，易學易用：
1、可設計加工的簡單的圖形圖案；
2、軟件支持TrueType字體，單線字體（JSF），SHX字體，點陣字體（DMF），一維條形碼和二維條形碼；
3、靈活的變量文本處理，加工過程中實時改變文字,可以直接動態讀寫文本文件和Excel文件；
4、可以通過串口直接讀取文本數據；
5、本激光打標軟件可實現自動分割文本功能，可以適應復雜的加工情況；
6、強大的節點編輯功能和圖形編輯功能，可進行曲線焊接，裁剪和求交運算；
7、支持多達256支筆（圖層），可以為不同對象設置不同的加工參數；
8、兼容常用圖像格式（bmp,jpg,gif,tga,png,tif等）；
9、兼容常用的矢量圖形（ai,dxf,dst,plt等）；
10、強大的填充功能，支持環形填充；
11、多種控制對象，用戶可以自由控制系統與外部設備交互。
1、緊湊的機柜設計，占用空間小;
2、配備1000MM加長Z軸，可滿足650MM高度產品加工；
3、自動對焦，節省時間；
4、配備手動XY軸，方便對位調節。
可選配20W國產成熟型激光器
可選配30W國產成熟型激光器
國產成熟型激光打標機高速振鏡，性能穩定。
富士康科技集團是專業從事電腦、通訊、 消費電子、數位內容、汽車零組件、通路等6C產業的高新科技企業。1988年在深圳地區建廠以來，富士康迅速發展壯大，目前擁有60余萬員工及全球優秀IT客戶群，為全球有名的電子產業專業制造商。2008年出口總額達556億美元，占中國大陸出口總額的3.9％，連續7年雄居大陸出口200強榜首；躍居《財富》2009年全球企業500強第109位。
珠海格力電器股份有限公司是集研發、生產、銷售、服務于一體的國有控股家電企業，其產品包括家用空調、中央空調、空氣能熱水器、TOSOT生活電器、晶弘冰箱等。格力電器在全球擁有珠海、重慶、合肥、石家莊、鄭州、武漢、巴西、巴基斯坦大生產基地，8萬多名員工，至今已開發出包括家用空調、商用空調在內的20大類、400個系列、7000多個品種規格的產品，自主研發的GMV數碼多聯一拖多機組、離心式大型中央空調、G-Matrik直流變頻空調等一系列高科技產品填補了國內空白。
四川長虹模塑科技有限公司是集工業設計、塑料模具設計制造、注塑加工、噴涂、鐳雕、絲移燙印和技術服務于一體的大型專業模塑企業，位于中國科技城——四川省綿陽市高新技術產業開發區，屬國家高新技術企業、中國大型精密塑料模具重點骨干企業、四川省企業技術中心。為客戶量身度制從工業設計到產品制造的系統解決方案，為模具和塑品的研發制造提供專業支持。
通發激光自動對焦激光打標機技術參數：
|
設備型號 |
TFL-F20CY/30CY/60CY-ZD |
|
功率 |
20W/30W/60W |
|
重復頻率 |
20-100KHz |
|
打標范圍 |
100×100 (可選配70-250幅面) |
|
雕刻深度 |
≤0.5mm |
|
雕刻線速 |
≤12000mm/s |
|
線寬可達 |
0.01mm |
|
字符可達 |
0.4mm |
|
重復精度 |
0.002mm |
|
供電電源 |
220V±5%VAC/50Hz/5A |
|
額定功率 |
600W |
|
外形尺寸 |
1000×600×1500mm |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使半導體模塊的出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因半導體激光打標的光路部分十分精密，激光打標的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)酰獍哔|(zhì)量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因?yàn)榧す庠O(shè)備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因?yàn)榧す怆娫床糠郑β屎芨撸恍┕β势骷\(yùn)行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因?yàn)榧す饩w、半導體模塊都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）。
環境濕度：不高于80% 。因?yàn)榇驑?biāo)機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因?yàn)槔鋮s水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
